标準平面鏡

光學标準平面是一(yī / yì ／yí)個經過精密抛光的表面。它作爲(wéi / wèi)參考面，可對未知表面進行比較檢測。對抛光表面的面形測量是靠被測面與參考面之間的條紋彎曲量來确定的。這些标準鏡可用于許多方面，如：測量塊規的磨損和(hé / huò)精度，測量窗口、棱鏡、濾色片和(hé / huò)反射鏡等各種元件的面形精度。它們也可作爲(wéi / wèi)幹涉儀中的标準平面鏡。

技術指标

材料	H-K9L	H-K4	石英玻璃
折射率（ 587.6nm ）	1.5168	1.5080	1.4586
阿貝數 (νd)	64.20	61.05	68.00
比重 ( 克 / 立方厘米 )	2.52	2.43	2.21
線膨脹系數 (-60℃ +20℃)	66x / ℃	42x / ℃	2.1x / ℃
表面精度等級	λ /10 和(hé / huò) λ /20	λ /10 和(hé / huò) λ /20	λ /10 和(hé / huò) λ /20
後表面精度等級	λ	λ	λ
平行度	5-10 分	5-10 分	5-10 分
有效口徑	>90% 中心區域	>90% 中心區域	>90% 中心區域
倒角	1.0x45°	1.0x45°	1.0x45°

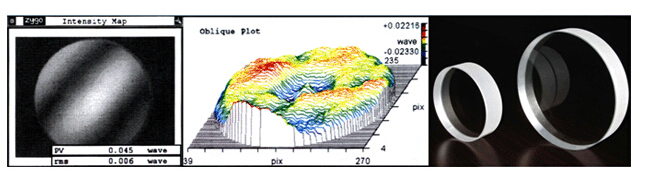

面形精度等于幹涉條紋的彎曲量比上條紋間距

理想狀态的被檢測平面
幹涉條紋直、彼此平行、多紋間距相等表示被測面的面形精度好或等于參考平面的面形精度。
